TMA RG-30

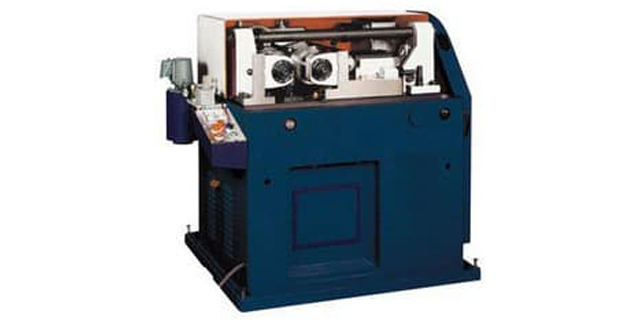

Станок для накатки резьбы на специальные детали RG-30, производства компании TMA (Тайвань).

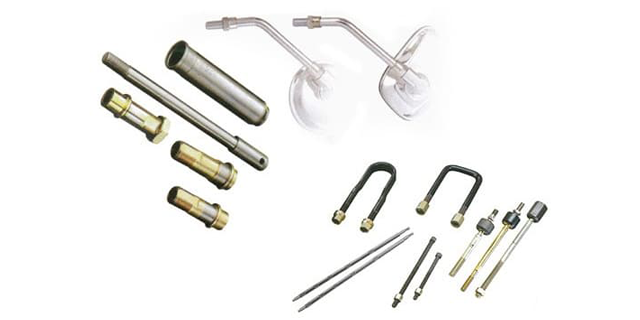

Сочетание механизма снижения скорости и эксцентричного вращения резьбонакатных роликов обеспечивает более точное и удобное производство большого ассортимента резьбовых деталей. Станки оснащены системами смазки для повышения долговечности ползунов. Включает в себя эксцентричный кулачковый механизм, продуманную и простую конструкцию и простоту в эксплуатации для производства маленьких высококачественных винтов для швейных машин, велосипедов, автомобилей, мотоциклов, оборудования, инструментов и высокоточного оборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Общие данные
Размеры заготовки, наружный диаметр	5-40 мм / 5/16″- 1-9/16″
Размеры заготовки, шаг резьбы	0.75-3.0 P / 40-8 витков на дюйм
Размеры заготовки, макс. длина	150 мм / 6″
Резьбонакатные ролики, скорость накатывания	40 об/мин.
Резьбонакатные ролики, макс. внешний диаметр	150 мм / 6″
Резьбонакатные ролики, внутренний диаметр	54 мм / 2-1/8″
Резьбонакатные ролики, макс. ширина	150 мм / 6″
Макс. расстояние между центрами валов шпинделя	187 мм / 7-3/8″
Мин. расстояние между центрами валов шпинделя	140 мм / 5-1/2″
Производительность	7-20 шт/мин
Двигатель шпинделя, 3 фазы, переменный ток	7-1/2 л.с.
Двигатель насоса для подачи СОЖ, 3 фазы, переменный ток	1/8 л.с.
Занимаемая площадь	1 220 × 810 мм
Вес нетто	1 300 кг
Вес брутто	1 480 кг
Габариты в упаковке (Д × Ш × В)	1 365 × 925 × 1 295 мм
