TMA RG-1225P

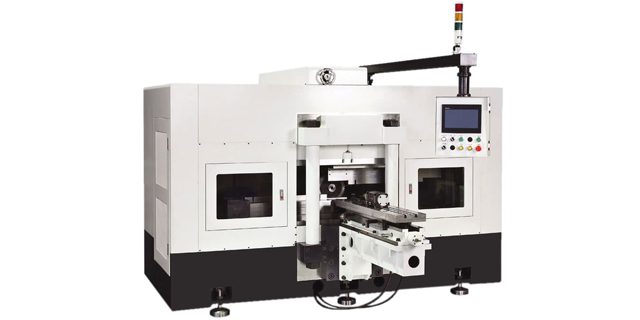

Шлиценакатной станок RG-1225P, производства компании TMA (Тайвань).

Шлиценакатные автоматы предназначены для холодного накатывания шлицев на валы и специальные детали пластическим деформированием специальным инструментом. В ряде случаев холодное накатывание шлицев позволяет отказаться от термической обработки шлицевых валов и шлифования шлицев. Холодное накатывание шлицев производят роликами, рейками, профильными многороликовыми головками. Валы с накатанными шлицами могут выдерживать примерно на 40% более высокие нагрузки чем валы, обработанные резанием.

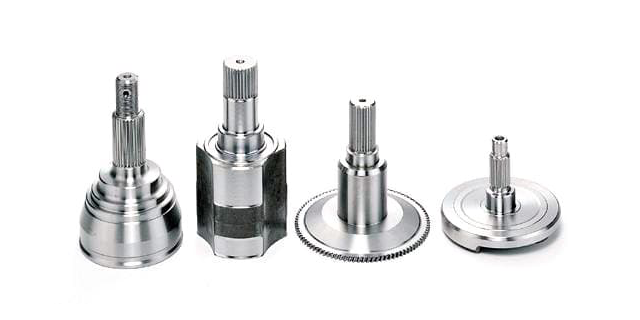

- Станок для накатывания шлицев подходит для накатывания шлицев на прецизионные детали автомобилей, мотоциклов, сельскохозяйственных машин, части фильтров, пневматических, гидравлических и иных инструментов.
- Оборудование отличается высокой точностью накатывания шлицев, формирования зубчатых форм, идеально подходит как для серийной обработки изделий так и для обработки нестандартной продукции.
- Оборудование для накатывания шлицев способно формировать шлицы, остроугольные шлицы, смазочные канавки, делать насечки, накатывать резьбу на изделия в процессе непрерывной подачи так по отдельности. Обработка единицы изделия занимает от 3 до 7 секунд.
- Конечная продукция имеет идеальную прочную поверхность без заусенцев.
- Отсутствие стружки позволяет добиться отличных производственных и экономических показателей в массовом производстве.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Общие данные

Минимальный диаметр изделия (мм)

13 (0.51″)

Максимальный диаметр шлица (мм)

50 (1.97″)

Максимальная длина шлица (мм)

110 (4.33″)

Минимальная длина изделия (мм)

100 (3.94″)

Максимальная длина изделия (мм)

1 200 (39.37″)

Максимальный модуль шлицевого зацепления

1.75

Стандартная длина реек для формирования шлицев (мм)

1220 (48″)

Стандартная длина плашек для формирования резьбы (мм)

330 (13″)

Мощность гидравлического двигателя (л.с.)

50 (6P)

Мощность системы охлаждения (л.с.)

7,5

Программируемый логический контроллер

Mitsubishi

Размер оборудования (Д × Ш × В) (мм)

3 700 × 4 200 × 2 100

Размер оборудования в упаковке (Д × Ш × В) (мм)

5 000 × 5 000 × 3 000

Вес нетто (кг)

15 000

Вес в упаковке (кг)

15 600


КОМПЛЕКТАЦИЯ:

Стандартная

Дополнительная

- Защитный шумопоглощающий кожух
- Механизм для установки изделий
- Система охлаждения
- Электрощит управления
- Инструментальная оснастка

- Оснастка для формирования шлицев различной формы
- Механизм для автоматической подачи изделий
- Специальные центральные толкатели
- Изготовление станка под заказ
