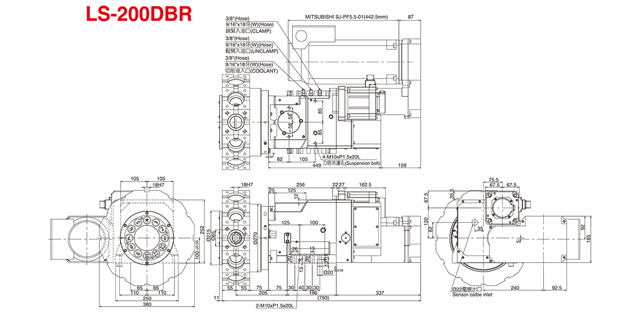

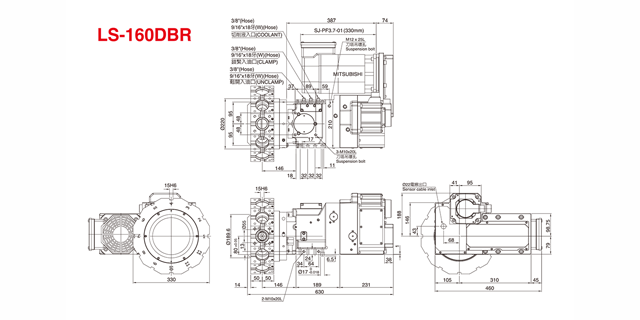

LS-160DBR / 200DBR

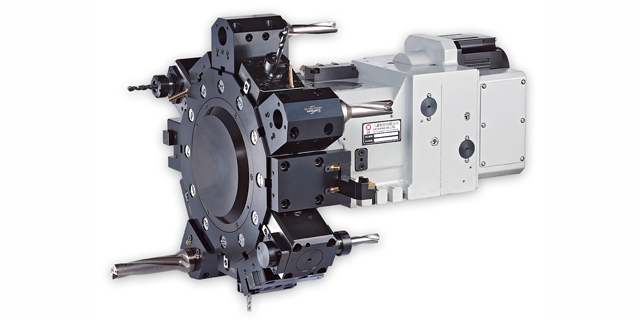

Приводные револьверные головы LS-160DBR / 200DBR, производства компании Lio Shing (Тайвань).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

LS-160DBR

LS-200DBR

Высота центров

80 мм

100 мм

Инструмент

12T

12T

Смена инструмента (от инструмента к инструменту)

0.4 сек.

0.47 сек.

Смена инструмента (вкл. время зажима)

0.5 сек.

0.57 сек.

Время индексации на 180°

0.85 сек.

1.4 сек.

Время индексации 180° (вкл.время зажима)

0.9 сек.

1.5 сек.

Передаточное число

24:1

30:1

Тип торцевого зубчатого соединения

Трехэлементный

Трехэлементный

Сервомотор

HG-RS102JK
MR-J4-100A-RJ

HG-SR81JK
MR-J4-100A-RJ

Гидравлическое рабочее давление

(25-30) 30 бар

(35-40) 40 бар

Скорость подачи

20 л/мин

30 л/мин

Боковое давление

2.350 кгс

4.240 кгс

Повторяемость

0.003 мм

0.003 мм

Вес нетто (без диска)

167 кг

245 кг

Сервомотор инструмента

Mitsubishi - SJ-PF3.7-01
Fanuk - α2

Mitsubishi - SJ-PF5.5-01
Fanuk - α3
