LS-400A / 400

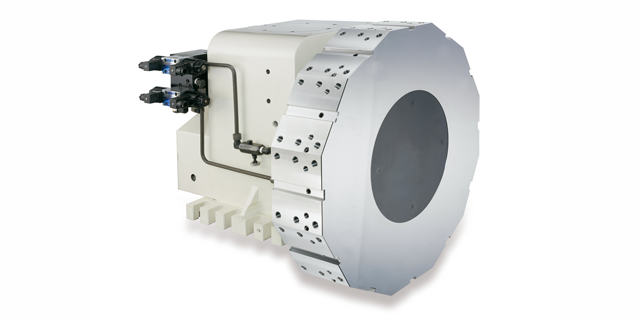

Гидравлические револьверные головки LS-400A / 400, производства компании Lio Shing (Тайвань).

- Высокая точность индексирования, быстрая смена инструмента
- Головка вращается благодаря гидравлическому двигателю с высоким крутящим моментом
- Зажим/разжим осуществляется благодаря гидравлическому приводу
- Головка может быть установлена справа или слева (выбор инструменты с произвольным расположением)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

LS-400А

LS-400

Высота центров

200 мм

200 мм

Инструмент

8T / 10Т / 12Т

8T / 10Т / 12Т

480 м/м

600 м/м

10Т

520 м/м

640 м/м

12Т

600 м/м

700 м/м

Расточный инструмент

Ø60

Ø80

Инструмент для наружной обработки

Ø32 Ø40

Ø32 Ø40

Боковой резец

Ø40

Ø32 Ø40

Смена инструмента (от инструмента к инструменту)

0.57 сек.

0.57 сек.

Смена инструмента (вкл. время зажима)

0.77 сек.

0.77 сек.

Время индексации на 180°

1.9 / 2.3 / 2.7 сек.

1.9 / 2.3 / 2.7 сек.

Время индексации 180° (вкл.время зажима)

2 / 2.4 / 2.8 сек.

2 / 2.4 / 2.8 сек.

Тип гидравлической системы

OMP315

OMP315

Электроклапан

AC 110V DC 24V

AC 110V DC 24V

Гидравлическое рабочее давление

(45-50) 50 кгс/см2

(45-50) 50 кгс/см2

Повторяемость

0.003 мм

0.003 мм

Вес нетто (без диска)

405 кг

450 кг

Тип торцевого зубчатого соединения

24350

24350

Скорость подачи

50 л/мин

50 л/мин

Боковое давление

12.370 кгс

12.370 кгс

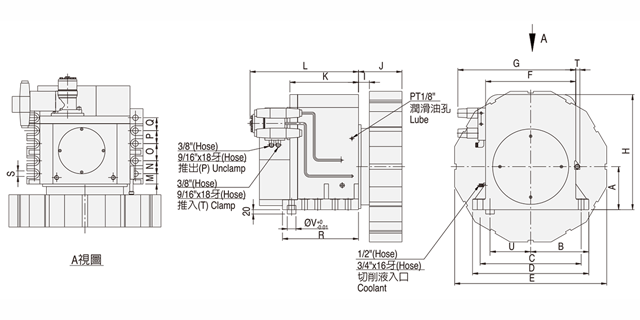

РАЗМЕРЫ LS-400A/400 (рис.2):

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

200

242.5

445

485

600

400

523

450

50

200

294

461.5

55

60

60

60

75

365

26

14

172.5

22

200

267.5

465

535

700

415

542.5

535

50

200

316

500

48

60

80

60

60

350

26

19

232.5

40
