C задним расположением мотора GANRO

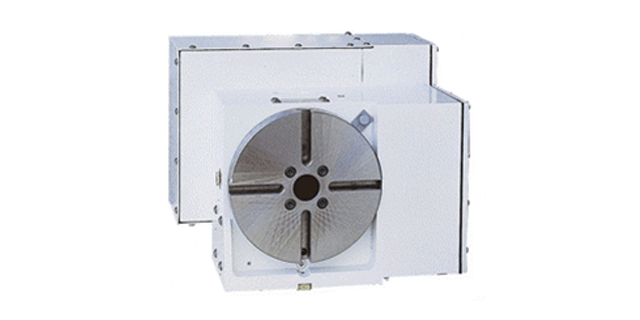

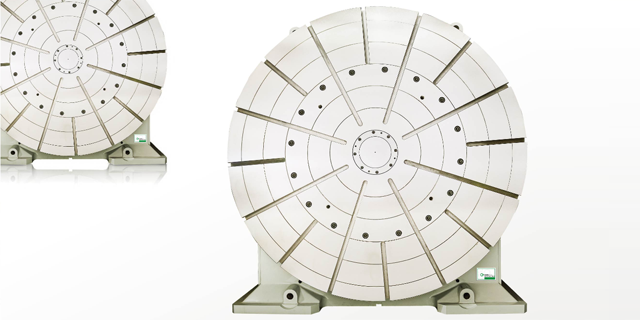

Поворотные столы с задним расположением мотора, производства компании GANRO (Тайвань).

- Двигатель установлен с задней стороны стола, что делает его более компактным, увеличивает рабочее пространство.
- Двухзаходный червяк.
- Точность индексации на протяжении длительного срока.
- Многоточечная система тормоза для обработки в тяжелых условиях.
- Может быть установлен в качестве 4 оси.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

DR-170R

DR-250B

Ø, мм

170

250

Ø сквозного центрального отверстия, мм

Высота центров при вертикальной установке, мм

135

185

Общая высота при горизонтальной установке, мм

240

315

Ширина Т-пазов, мм

12Н7

12Н7

Ширина направляющего блока, мм

18Н7

18Н7

Сервомотор FANUC

α4i

α8i

Сервомотор MITSUBISHI

HF-103

HF-153

Сервомотор SIEMENS

1FK7042

1FK7060

Сервомотор HEIDENHAIN

QSY96A

QSY116C

Общее передаточное число

1:72

1:72

Макс. обороты, об/мин

27,7

27,7

Мин. дискретность перемещения, град.

0,001

0,001

Точность индексирования, сек.

60

25

Точность позиционирования / повторяемость, сек.

8

8

Усилие пневмозажима (7кг/см2), кг*м

12

25

Усилие гидрозажима (35кг/см2), кг*м

30

90

Макс. рабочий вес, вертикальный, кг

75

200

Макс. рабочий вес, горизонтальный, кг

35

100

Макс. осевая нагрузка, F, кгс

600

822

Макс. осевая нагрузка, FxL, кгс.м

30

90

Макс. осевая нагр., FxL, кгс.м

45

135

Крут. момент привода, кгс.м

45

23

Вес нетто, кг

35

75
