A-TEC AG32P-200 H/NC/CNC

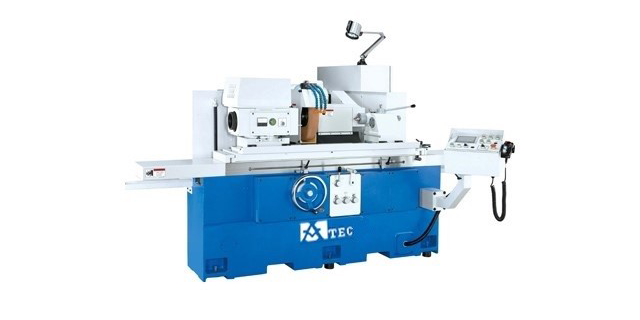

Круглошлифовальный станок AG32P-200 H/NC/CNC, производства компании A-TEC (Тайвань).

H - ручная подача
NC - автоматическая вертикальная подача с приводом посредством серводвигателя, логистический контроллер с сенсорным дисплеем
CNC - ЧПУ управление


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Основные характеристики

Расстояние между центрами

2 000 мм

Макс. устанавливаемый диаметр

320 мм

Макс. диаметр шлифования

300 мм

Макс. масса заготовки в центрах

150 кг

Поперечное перемещение

Угол поворота

+/-30 град.

Перемещение на подаче

245 мм

Перемещение на ручной подаче

200 мм

Перемещение по верхней направляющей

180 мм

Автоматическое ускоренное перемещение

45 мм

Автоматическое приращение на подаче (для NC)

0,001 - 0,099 мм

Подача ручным маховичком

0,004 мм / деление, 2 мм/об

Шлифовальный круг

Диаметр х Ширина х Диаметр отв.

405 х 50 х 127 мм

Частота вращения шпинделя

1 650 об/мин

Бабка изделия

Угол поворота

+/-3 град

Скорость перемещения

30 - 7 000 мм

Приращение за оборот

10 мм/об

Передняя бабка

Угол поворота

+/-90 град.

Конус центра

МТ4

Частота вращения шпинделя

3 - 350 (регулируемая)

Ход пиноли

25 мм

Внутреннее шлифование

Частота вращения шпинделя

12 000 / 18 000 или 25 000 об/мин

Макс. диаметр внутреннего шлифования

30 - 100 или 20 - 50 мм

Макс. длина шлифования

110 или 55 мм

Макс. вылет заготовки

315 мм

Макс. диаметр зажима

150 мм

Мощность

Привод шлифовального круга

5,62 кВт

Привод бабки изделия

1,5 кВт

Привод насоса подачи СОЖ

0,2 кВт

Привод насоса гидростанции

1,5 кВт

Привод шпинделя внутреннего шлифования

1,5 кВт

Прочее

Вес нетто / брутто

6 000 / 6 780 кг

Упаковочные габариты (Д х Ш х В)

5 220 x 2 250 x 2 030 мм


КОМПЛЕКТАЦИЯ:

Стандартная

Дополнительная

- Контроллер
- Шлифовальная головка
- Шлифовальный круг
- Фланец шлифовального круга
- Инструмент(съемник) для замены шлифовального круга
- Регулировка оборотов шпиндельной головки
- Задняя бабка
- Балансировочное устройство с оправкой
- Алмазный карандаш для правки круга
- Бак СОЖ
- Защитный щиток от брызг
- Лампа освещения рабочей зоны
- Набор инструментов для обслуживания станка
- Руководство по эксплуатации

- Приспособление для внутреннего шлифования
- 3х кулачковый патрон
- Автоматическое устройство для правки шлифовального круга, с механизмом компенсации
- Магнитный сепаратор
- Приспособление для правки угловое
- Гидравлическом устройство для параллельной правки шлифовального круга
- Гидравлическая задняя бабка с педалью
- Бумажный фильтр
- Магнитный сепаратор и бумажный фильтр
- Балансировочный стенд
- 2-х и 3-х точечные неподвижные люнет
- Запасной фланец шлифовального круга
- Масляное охлаждение шпинделя
- Твёрдосплавные центра
- Запасной шлифовальный круг
- Регулирование температуры масла
- Автоматическая система смазки
