A-TEC АC-20S/NC/CNC

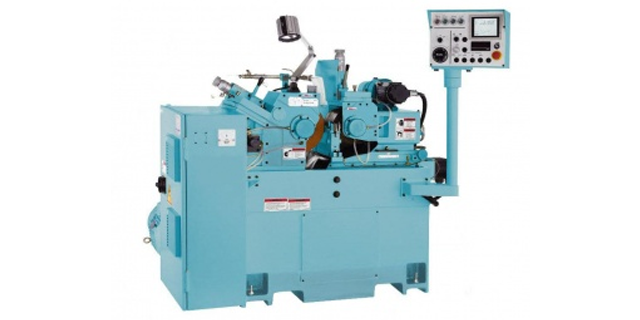

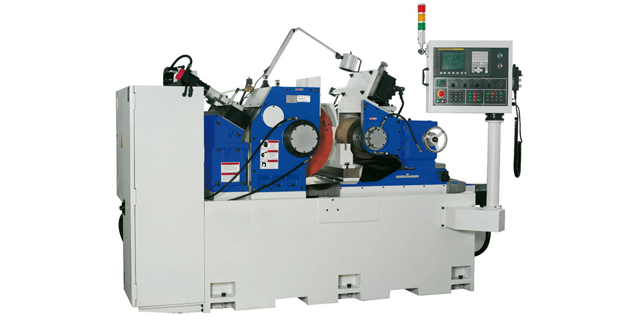

Бесцентровый шлифовальный станок АC-20S/NC/CNC, производства компании A-TEC (Тайвань).

NC - автоматическая вертикальная подача с приводом посредством серводвигателя, логистический контроллер с сенсорным дисплеем
CNC - ЧПУ управление


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Основные характеристики

Диаметр обработки (со стандартной державкой опорного ножа)

1 - 60 мм

Диаметр обработки (со специальной державкой опорного ножа)

60 - 120 мм

Приращение автоматической подачи (NC серия)

0,001 - 0,099 мм

Шлифовальный круг

Частота вращения

1 350 об/мин

Диаметр х Ширина х Диаметр отв.

508 х 205 / 255 / 305 х 305 мм

Приращение правки

0,01 мм/деление, 2 мм/об

Ведущий круг

Частота вращения (бесступенчато регулируемая)

13 - 308 об/мин

Диаметр х Ширина х Диаметр отв.

305 х 205 / 255 / 305 х 127 мм

Ручной маховичок

0,05 мм/деление, 3,5 мм/об

Угол поворота

+/-5 гр

Угол наклона

+5 гр ~3 гр

Приращение правки

0,01 мм/деление, 2 мм/об

Ускоренная подача суппорта ручным маховичком

0,05 мм/деление, 9 мм/об

Микроподача суппорта ручным маховичком

0,001 мм/деление, 0,2 мм/об

Мощность

Привод шлифовального шпинделя

15/18,75 кВт

Привод насоса гидростанции

1,5 кВт

Сервопривод подачи (NC серия)

1,5 кВт

Габаритные размеры и масса

Масса нетто

3 010 кг

Масса брутто

3 410 кг

Упаковочные размеры (Д х Ш х В)

2 740 х 2 250 х 1 890 мм


КОМПЛЕКТАЦИЯ:

Стандартная

Дополнительная

- Шлифованный круг
- Фланец шлифовального круга
- Ведущий круг
- Фланец ведущего круга
- Стандартный опорный нож
- Державка стандартного опорного ножа
- Система подачи СОЖ
- Установочные болты и опоры
- Балансировочная оправка
- Съемник круга
- Руководство пользователя
- Инструменты для обслуживания станка
- Освещение рабочей зоны
- Алмазный карандаш для правки круга

- Магнитный фильтр
- Бумажный фильтр
- Магнитный и бумажный фильтра
- Пневматическое устройство выгрузки готовых деталей
- Приспособление для автоматической врезки
- Шлифовальный круг
- Фланец шлифовального круга
- Ведущий круг
- Фланец ведущего круга
- Опорный нож
- Державка опорного ножа для врезного шлифования
- Нож для врезного шлифования
- Стенд для балансировки круга
- Суппорт для подачи длинных заготовок
- Направляющие для подачи и выгрузки детали
