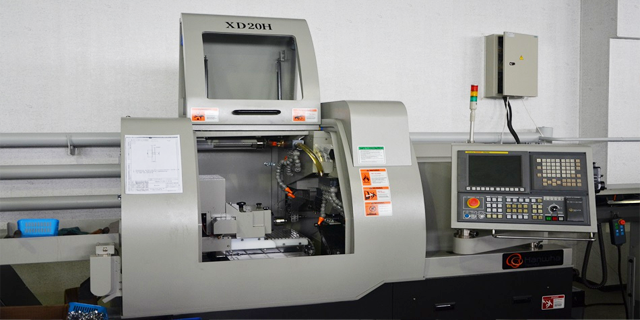

Токарный автомат продольного точения Hanwha XD20H


Токарный п/автомат продольного точения с ЧПУ XD20H, производства компании Hanwha (Южная Корея).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Главный шпиндель

Полноценная ось С

0,001 град.

Перемещение

210 мм

Макс. скорость вращения

10 000 об/мин

Макс. обрабатываемый диаметр

20 мм

Индексация

1 град

Противошпиндель

Перемещение

210 мм

Макс. скорость вращения

8 000 об/мин

Макс. обрабатываемый диаметр

20 мм

Индексация

1 град.

Инструмент

Суппорт для наружного точения

6 (□12)

Суппорт для торцевого сверления в главном / проивошпинделе (поз.)

5 (ER16)

Поперечный сверлильно / фрезерный суппорт (поз.)

4 (ER16)

Суппорт для внецентрового (поз.)

2 (ER16)

Суппорт для работы на противошпинделе (приводных / неприводных позиций) (поз.)

2+2 (ER16)

Возможности станка

Макс. диаметр осевого сверления на главном шпинделе

10 мм

Макс. диаметр нарезаемой резьбы метчиком на главном шпинделе

М8

Макс. диаметр сверления на поперечном сверлильно / фрезерном суппорте

10 мм

Макс. диаметр снарезаемой резьбы мечиком на поперечном сверлильно / фрезерном суппорте

М6

Мощность

Привод главного шпинделя

2,2 / 3,7 кВт

Привод противошпинделя

1,5 / 2,2 кВт

Привод вертикально суппорта

1 кВт

Привод перемещения суппортов по осям

0,75 кВт

Привод насоса для СОЖ

0,4 кВт

Привод насоса для смазки

5 Вт

Дополнительно

Дата ввода в эксплуатацию

03.2006

Потребляемая энергия

15 кВа

Быстрый ход

24 (X:15) м/мин

Габариты станка (Д х Ш х В), без системы подачи прутка

2 360 × 1 250 × 1 740 мм

Бак для СОЖ

170 л

Бак для смазки

1,8 л

Вес (без системы подачи прутка)

3 300 кг
