TJR - FHR

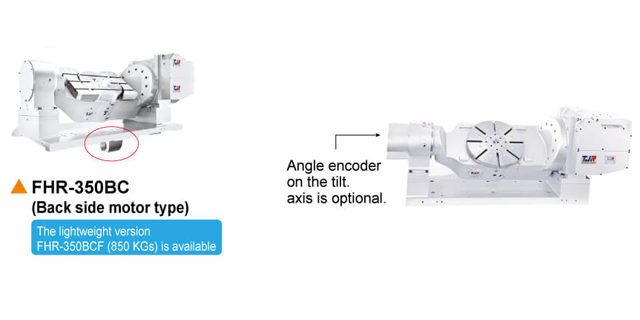

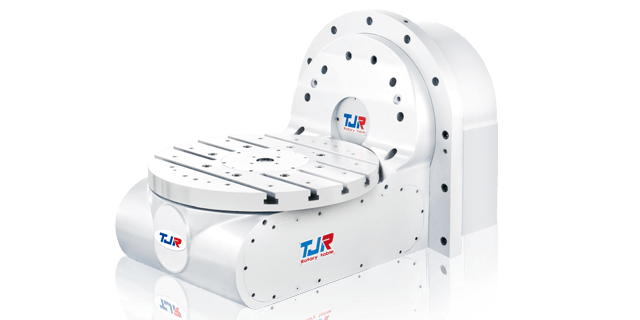

Наклонный поворотный стол для станков с ЧПУ серии FHR, производства компании TJR (Тайвань).

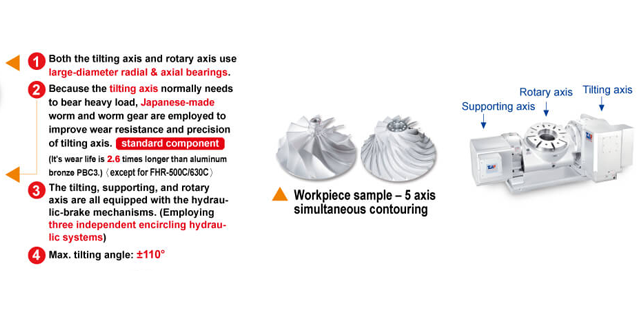

- На наклонной оси и оси вращения используются радиально-упорные подшипники.
- Все оси: левая наклонная, правая наклонная и ось вращения оснащены механизмом полного окружного гидравлического тормоза (таким образом, обладает тремя независимыми тормозными системами).
- Применяется на 5-ти осевом обрабатывающем центре для непрерывной обработки, даёт возможность увеличить угол наклона: -30°~+120°.
- Конструкция с увеличенный внутренним диаметром расширяет возможную площадь установки обрабатываемой детали и инструментов.
- Двухзаходный червяк и шестерня высокого японского качества обеспечивают точность индексации на протяжении длительного срока.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Характеристика / модель

Ед. измер.

FHR 255C

FHR 320

FHR 500C

Диаметр стола

мм

Ø 255

Ø 320

Ø 500

Диаметр центрального отверстия стола

мм

Ø 110

Ø 150

Ø 250

Внутренний диаметр оправки для закрепления обрабатываемого изделия (опция)

мм

Ø 80H7

Ø 120H7

Ø 220H7

Внутренний диаметр

мм

Ø 80

Ø 120

Ø 220

Расстояние от центра шпинделя до стола (вертикальный)

мм

290

355

440

Длина шпинделя (горизонтальный)

мм

12H7

14H7

18H7

Ширина направляющего блока

мм

18h7

18h7

18h7

Ось



Вращ.

Накл.
(-30°~
+120°)

Вращ.

Накл.
(+30°~
-120°)

Вращ.

Tilt
(+120°~
-120°)

Мин. дискретность перемещения

град.

0.001

0.001

0.001

0.001

0.001

0.001

Точность индексирования

сек.

15

60

15

60

15

60

Точность позиционирования / повторяемость

сек.

4

4

4

4

4

4

Зажимная система (давление)

кг/см2

гидравлическая (35)

Зажимной момент

кг-м

55

110

90

145

320

410

Модель серводвигателя

FANUC

-

α4i / β8is
(Кон. вал)

α8i / β12is
(Кон. вал)

α8i / β12is
(Кон. вал)

α12i / β22is
(Прям. вал)

α12i / β22is
(Прям. вал)

α22is
(Straight-
shaft)

MITSUBISHI

-

HF104
(Кон. вал)

HF154
(Кон. вал)

HF104
(Кон. вал)

HF204
(Прям. вал)

HF204
(Прям. вал)

HF345
(Straight-
shaft)

Коэффициент скоростной редукции

-

1/120

1/120

1/120

1/120

1/120

1/180

Макс. скорость вращения стола
(расчеты для стола с серводвигателем Fanuc)

об / мин

33.3

33.3

33.3

25

25

11.1

Макс.рабочая инерция (горизонтальный)

кг. см. сек2

8.13

25.6

156.2

Макс. рабочий вес

0° Horizontal

кг

100

200

500

При наклоне стола от 0° до 90°

кг

75

150

300

Макс. прикладываемая поперечно-осевая нагрузка (когда стол зафиксирован)

F

кгс

1500

1800

3000

FxL

кгс. м

110

145

410

FxL

кгс. м

55

90

320

Макс. прикладываемый к червячной системе момент (поворотные оси)

кг. м

55

80

250

Вес нетто (исключая вес серводвигателя)

кг

296

470

-
