TJR - HC

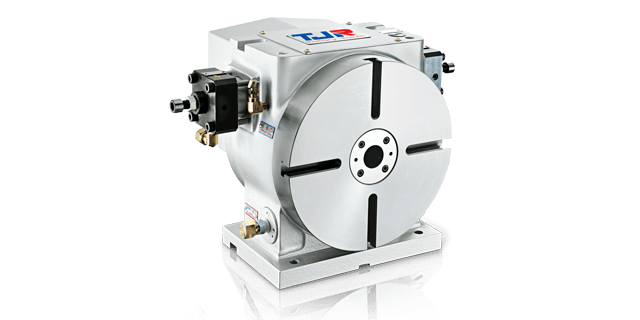

Поворотный стол (гидравлическая тормозная зубчатая муфта) серии AR, производства компании TJR (Тайвань).

- Не требуется серводвигатель - что делает цену на поворотный стол выгоднее.

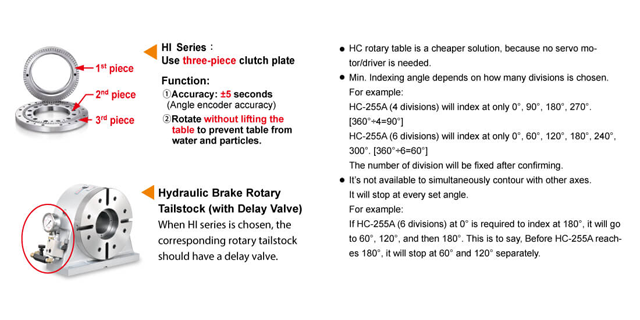

- Оснащен тремя частями сцепления, что делает возможным обработку тяжелых металлов.
- Наличие механизма высокоточной индексации без погрешности обеспечивает высокоточную обработку металла.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Характеристика / Модель

Ед. измер.

HC 255A

HC 350

Диаметр стола

мм

Ø 255

Ø 350

Диаметр центрального отверстия стола

мм

Ø 30H7 x 12 глубина

Ø 30H7 x 12 глубина

Внутренний диаметр

мм

Ø 27

Ø 30

Расстояние от центра шпинделя до стола (вертикальный)

мм

160

210

Длина шпинделя (горизонтальный)

мм

180

220

Ширина Т-образного паза стола

мм

12H7

14H7

Ширина направляющего блока

мм

18h7

18h7

Шкала делений

градус

2, 3, 4, 6, 8, 12, 24

Точность индексирования

сек.

±5

±5

Зажимная система (Давление)

кг/см2

гидравлическая (35kg/cm2)

Зажимной момент

кг

1400

1600

Максимальная рабочая инерция

кг/м2

35

90

Макс. рабочий вес

Вертикальный

кг

110

200

горизонтальный

кг

200

400

Крутящий момент

кг.м

42

60

Вес брутто

кг

65

130
