Стандартная серия (мотор слева) Tanshing


Стандартная серия поворотных столов (мотор слева), производства компании Tanshing (Тайвань).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

VRNC-125L

VRNC-170L

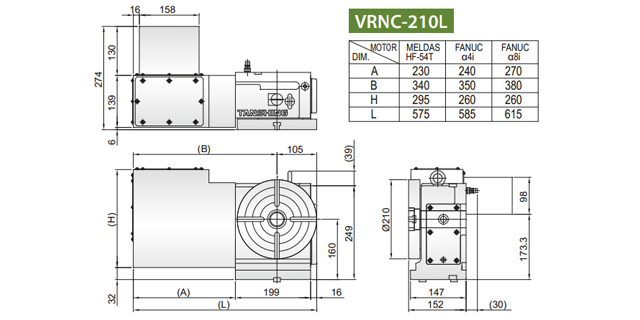

VRNC-210L

Диаметр стола, мм

125

170

210

Высота стола при горизонтальной установке, мм

152

152

152

Высота центров при вертикальной установке, мм

110

135

160

Диаметр сквозного центрального отверстия, мм

13Н7

35Н7

45Н7

Ширина Т-пазов, мм

12Н7

12Н7

12Н7

Ширина направляющего блока, мм

14Н7

18Н7

18Н7

Мин. дискретность перемещения, град.

0,001

0,001

0,001

Точность индексирования, сек.

40"

20"

20"

Повторяемость, сек.

4"

4"

4"

Сервомотор FANUC

α2i

α4i

α4i

Сервомотор MELDAS

HF-75T

HF-54T

HF-54T

Общее передаточное число

1/90

1/90

1/90

Макс. обороты, об/мин

44.4 (4000)

44.4 (4000)

44.4 (4000)

Давление / зажимная система, кг/см2

5 / Pneumatic

5 / Pneumatic

5 / Pneumatic

Зажимной момент, кг-м

8

8

8

Макс. нагрузка, вертикальная, кг

50

75

75

Макс. нагрузка, горизонтальная, кг

100

150

150

Макс. нагрузка, с задней бабкой, кг

100

150

150

Макс. момент инерции, кг-см-сек2

2

4,9

4,9

Вес нетто (без двигателя), кг

25

38

43
